MY-RK3288-MB314 硬件介紹
摘要 : MY-RK3288-MB314 硬件介紹，正麵圖，背麵圖，接口功能，串口GPSTF卡座等硬件資料
MY-RK3288-MB314 硬件介紹
1接口概覽
1.1正麵圖
1.2背麵圖
2接口功能
2.1串口
2.2GPS
2.3TF卡座
2.4HDMI
2.5CIF
2.6MIPI-CSI
2.7SINGEL LVDS
2.8EDP
2.9BL
2.10DUAL LVDS
2.11HP JACK
2.12OTG
2.13USB HOST
2.1410M/100M Ethernet
2.15USB to WIFI
2.161000M Ethernet
2.17mini-PCIE
2.18電壓跳線選擇
2.19USB to UART
2.20WIFI
2.21DC IN
2.22電源開關
2.2312V IN
2.24RESET
2.25SLEEP WAKE
2.26VOL +
2.27VOL –
2.28RECOVER
2.29擴展接口
2.30JTAG
2.31RTC電池座
2.32MXM314
接口概覽
正麵圖

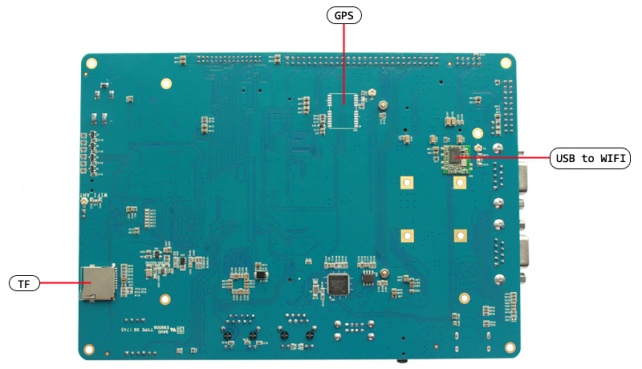

背麵圖
接口功能

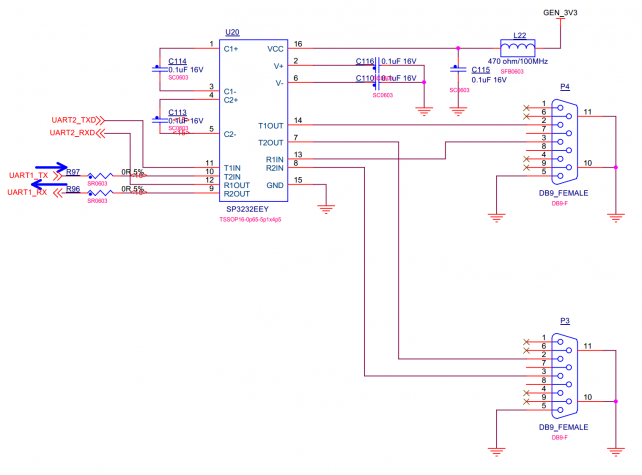

串口
| 絲印 | 功能 | 接口屬性 |
| P4 | 調試串口 | 3線標準RS232接口 |
| P3 | 功能串口 | 3線標準RS232接口 |
引腳及信號定義如下：
U20
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| U20-1 | C1+ | U20-2 | C1+ |
| U20-3 | C1- | U20-4 | V- |
| U20-5 | C2- | U20-6 | V- |
| U20-7 | T2OUT | U20-8 | R2IN |
| U20-9 | R2OUT | U20-10 | T2IN |
| U20-11 | T1IN | U20-12 | R1OUT |
| U20-13 | R1IN | U20-14 | T1OUT |
| U20-15 | GND | U20-16 | VCC |

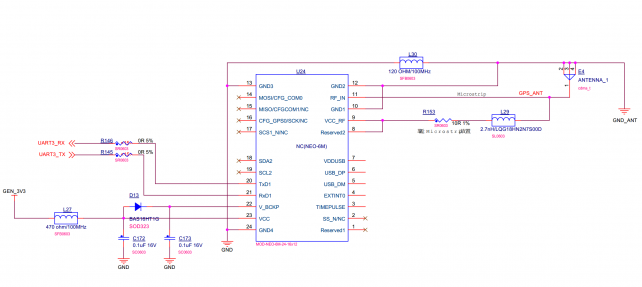

GPS
絲印: U24
模塊型號：NEO-6M
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| U24-1 | Reserved1 | U24-2 | NC |
| U24-3 | tiMEPULSE | U24-4 | EXTINT0 |
| U24-5 | USB_DM | U24-6 | USB_DP |
| U24-7 | VDDUSB | U24-8 | Reserved2 |
| U24-9 | VCC_RF | U24-10 | GND1 |
| U24-11 | RF_IN | U24-12 | GND2 |
| U24-13 | GND3 | U24-14~19 | NC |
| U24-20 | TXD1 | U24-21 | RXD1 |
| U24-22 | V_BCKP | U24-23 | VCC |
| U24-24 | GND |
TF卡座
絲印: U22
接口屬性：標準TF卡座
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| U22-1 | SDMMC_D2 | U22-2 | SDMMC_D3 |
| U22-3 | SDMMC_CMD | U22-4 | VDD |
| U22-5 | SDMMC_CLK | U22-6 | VSS |
| U22-7 | SDMMC_D0 | U22-8 | SDMMC_D1 |
| U22-9 | SDMMC_DET | U22-10 | GND_01 |
| U22-11 | GND_02 | U22-12 | GND_03 |
| U22-13 | GND_04 |
HDMI
絲印：J14
接口屬性：HDMI-1.4標準接口
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J14-1 | HDMI_TX2P | J14-11 | CK_SHIELD |
| J14-2 | D2_SHIELD | J14-12 | HDMI_TXCN |
| J14-3 | HDMI_TX2N | J14-13 | HDMI_CEC |
| J14-4 | HDMI_TX1P | J14-14 | HEC |
| J14-5 | D1_SHIELD | J14-15 | 12C_CLK |
| J14-6 | HDMI_TX1N | J14-16 | 12C_DADT |
| J14-7 | HDMI_TX0P | J14-17 | GND |
| J14-8 | D0_SHIELD | J14-18 | +5V |
| J14-9 | HDMI_TX0N | J14-19 | HOT_PLUG_DET |
| J14-10 | HDMI_TXCP | G1-G4 | HDMI_CHASSIS |

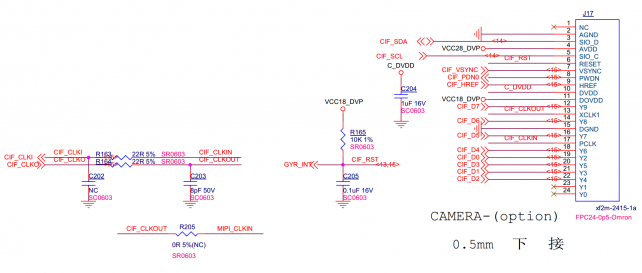

CIF
絲印：J17
接口屬性：CIF攝像頭接口
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J17-1 | NC | J17-13 | CIF_CLKOUT |
| J17-2 | GND | J17-14 | CIF_D6 |
| J17-3 | CIF_SDA | J17-15 | GND |
| J17-4 | VCC28_DVP | J17-16 | CIF_D5 |
| J17-5 | CIF_SCL | J17-17 | CIF_CLKIN |
| J17-6 | CIF_RST | J17-18 | CIF_D4 |
| J17-7 | CIF_VSYNC | J17-19 | CIF_D0 |
| J17-8 | CIF_PDN0 | J17-20 | CIF_D3 |
| J17-9 | CIF_HRER | J17-21 | CIF_D1 |
| J17-10 | C_DVDD | J17-22 | CIF_D2 |
| J17-11 | VCC18_DVP | J17-23 | NC |
| J17-12 | CIF_D7 | J17-24 | NC |

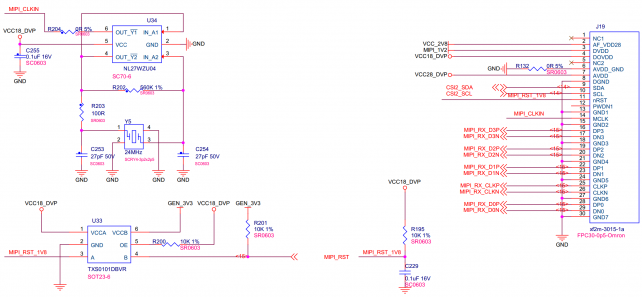

MIPI-CSI
絲印：J19
接口屬性：MIPI-CSI攝像頭接口
引腳及信號定義：
| 引腳) | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J19-1 | NC | J19-16 | MIPI_RX_D3P |
| J19-2 | VCC_2V8 | J19-17 | GND |
| J19-4 | VCC18_DVP | J19-19 | MIPI_RX_D2P |
| J19-5 | NC | J19-20 | MIPI_RX_D2N |
| J19-6 | GND | J19-21 | GND |
| J19-7 | VCC28_DVP | J19-22 | MIPI_RX_D1P |
| J19-8 | GND | J19-23 | MIPI_RX_D1N |
| J19-9 | CSI2-SDA | J19-24 | GND |
| J19-10 | CSI2-SCL | J19-25 | MIPI_CLKP |
| J19-11 | MIPI_RST_1V8 | J19-26 | MIPI_CLKN |
| J19-12 | PWDN1 | J19-27 | GND |
| J19-13 | GND | J19-28 | MIPI_RX_D0P |
| J19-14 | MIPI_CLKIN | J19-29 | MIPI_RX_D0N |
| J19-15 | GND | J19-30 | GND |

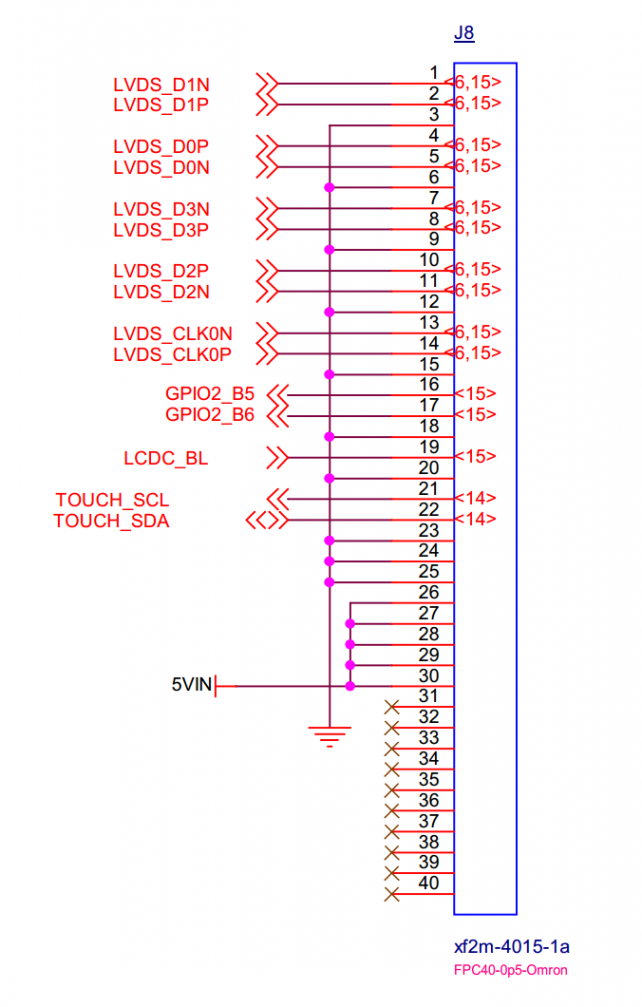

SINGEL LVDS
絲印：J8
接口屬性：單路LVDS接口，用於連接MY-LCD_LVDS液晶板
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J8-1 | LVDS_D1N | J8-14 | LVDS_CLK0P |
| J8-2 | LVDS_D1P | J8-15 | GND |
| J8-3 | GND | J8-16 | GPIO_B5 |
| J8-4 | LVDS_D0P | J8-17 | GPIO_B6 |
| J8-5 | LVDS_D0N | J8-18 | GND |
| J8-6 | GND | J8-19 | LCDC_BL |
| J8-7 | LVDS_D3N | J8-20 | GND |
| J8-8 | LVDS_D3P | J8-21 | TOUCH_SCL |
| J8-9 | GND | J8-22 | TOUCH_SDA |
| J8-10 | LVDS_D2P | J8-23~25 | GND |
| J8-11 | LVDS_D2N | J8-26~30 | 5V IN |
| J8-12 | GND | 8-31~40 | NC |
| J8-13 | LVDS_CLK0N |

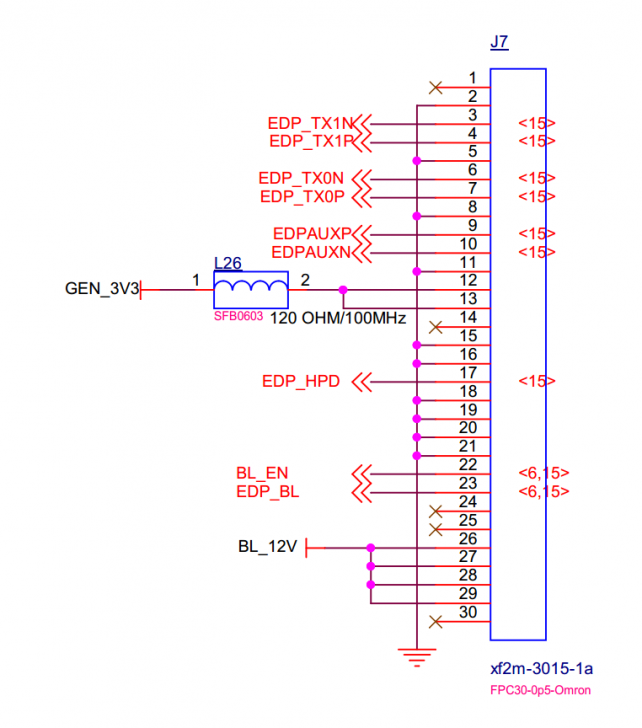

EDP
絲印：J7
接口屬性：EDP屏接口，用於連接15.6寸EDP顯示屏
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J7-1 | NC | J7-16 | GND |
| J7-2 | GND | J7-17 | EDP_HPD |
| J7-3 | EDP_TX1N | J7-18 | GND |
| J7-4 | EDP_TX1P | J7-19 | GND |
| J7-5 | GND | J7-20 | GND |
| J7-6 | EDP_TX0N | J7-21 | GND |
| J7-7 | EDP_TX0P | J7-22 | BL_EN |
| J7-8 | GND | J7-23 | EDP_BL |
| J7-9 | EDPAUXP | J7-24 | NC |
| J7-10 | EDPAUXN | J7-25 | NC |
| J7-11 | GND | J7-26 | BL_12V |
| J7-12 | GEN_3V3 | J7-27 | BL_12V |
| J7-13 | GEN_3V3 | J7-28 | BL_12V |
| J7-14 | NC | J7-29 | BL_12V |
| J7-15 | GND | J7-30 | GND |

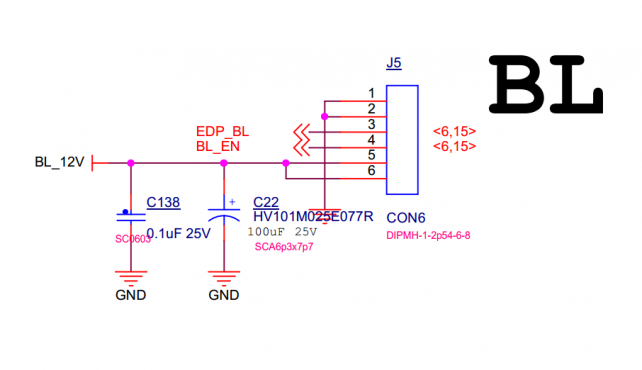

BL
絲印：J5
接口屬性：背光12V輸出，用於給設備外接屏供給12V背光電壓
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J5-1 | GND | J5-4 | BL_EN |
| J5-2 | GND | J5-5 | BL_12V |
| J5-3 | EDP_BL | J5-6 | BL_12V |

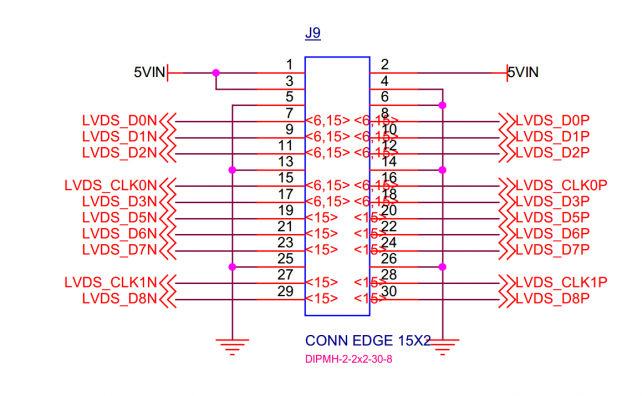

DUAL LVDS
絲印：J9
接口屬性：雙路LVDS接口
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J9-1 | 5V IN | J9-2 | 5V IN |
| J9-3 | 5V IN | J9-4 | GND |
| J9-5 | GND | J9-6 | GND |
| J9-7 | LVDS_D0N | J9-8 | LVDS_D0P |
| J9-9 | LVDS_D1N | J9-10 | LVDS_D1P |
| J9-11 | LVDS_D2N | J9-12 | LVDS_D2P |
| J9-13 | GND | J9-14 | GND |
| J9-15 | LVDS_CLK0N | J9-16 | LVDS_CLK0P |
| J9-17 | LVDS_D3N | J9-18 | LVDS_D3P |
| J9-19 | LVDS_D5N | J9-20 | LVDS_D5P |
| J9-21 | LVDS_D6N | J9-22 | LVDS_D6P |
| J9-23 | LVDS_D7N | J9-24 | LVDS_D7P |
| J9-25 | GND | J9-26 | GND |
| J9-27 | LVDS_CLK1N | J9-28 | LVDS_CLK1P |
| J9-29 | LVDS_D8N | J9-30 | LVDS_D8P |
HP JACK
絲印：P15
接口屬性：音頻接口，用於耳機音頻輸出以及MIC輸入
引腳及信號定義：
U32
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| U32-1 | 12S0_CLK | U32-6 | 12S0_SDO0 |
| U32-2 | AUD_3V3 | U32-7 | 12S0_LRCK_RX/TX |
| U32-3 | AUD_3V3 | U32-8 | 12S0_SDI |
| U32-4 | AAGND | U32-27 | CODEC_12C_DAT |
| U32-5 | 12S0_SCLK | U32-28 | CODEC_12C_CLK |

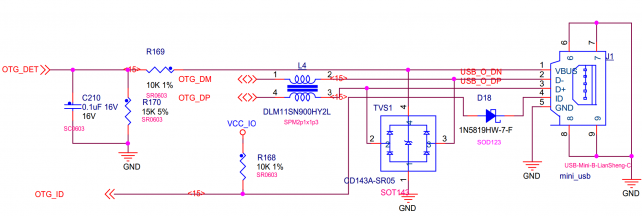

OTG
絲印： J1
接口屬性：USB OTG接口
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J1-1 | OTG_DET | J1-6 | GND |
| J1-2 | OTG_DM | J1-7 | GND |
| J1-3 | OTG_DP | J1-8 | GND |
| J1-4 | OTG_ID | J1-9 | GND |
| J1-5 | GND |
USB HOST
絲印：J10
接口屬性：雙層USB接口，通過LAN9514擴展出來的host接口
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J10-1 | PWR1 | J10-7 | USBSN_DP2_B |
| J10-2 | USBSN_DM1_B | J10-8 | GND |
| J10-3 | USBSN_DP1_B | J10-9 | GND |
| J10-4 | GND | J10-10 | GND |
| J10-5 | PWR2 | J10-11 | GND |
| J10-6 | USBSN_DM2_B | J10-12 | GND |
10M/100M Ethernet
絲印：P1
接口屬性：標準百兆網接口，通過LAB9514擴展出來的以太網接口，10M/100M自適應
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| P1-1 | TXP0 | P1-7 | NC |
| P1-2 | TXN0 | P1-8 | GND |
| P1-3 | RXP0 | P1-9 | GEN_3V3 |
| P1-4 | GND | P1-10 | nSPD_LED_GPIO2 |
| P1-5 | GEN_3V3 | P1-11 | nLNKA_LED_GPIO2 |
| P1-6 | RXN0 | P1-12 | GEN_3V3 |

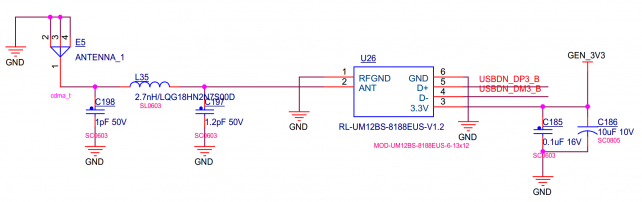

USB to WIFI
絲印：U26
模塊型號：UM12BS
模塊描述：USB轉WIFI
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| U26-1 | GND | U26-4 | USBDN_DM3_B |
| U26-2 | ANTENNA_1 | U26-5 | USBDN_DP3_B |
| U26-3 | GEN_3V3 | U26-6 | GND |

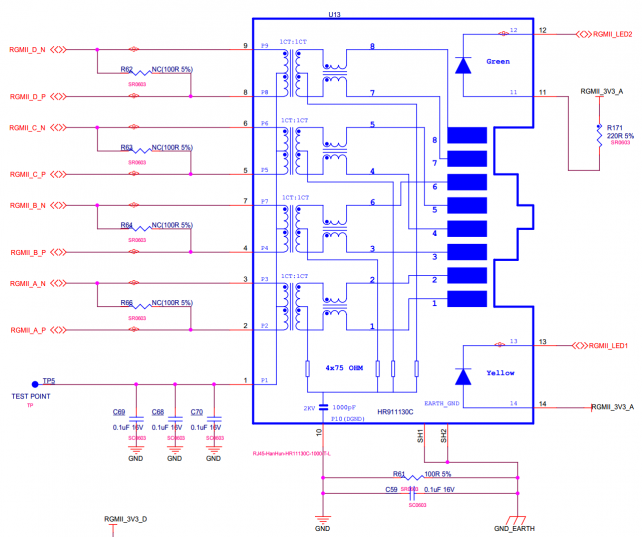

1000M Ethernet
絲印：U13
接口屬性：千兆以太網接口，10M/100M/1000M自適應
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| U13-1 | TEST POINT | U13-8 | NRGMI_D_P |
| U13-2 | RGMI_A_P | U13-9 | RGMI_D_N |
| U13-3 | RGMI_A_N | U13-10 | GND |
| U13-4 | RGMI_B_P | U13-11 | RGMI_3V3_A |
| U13-5 | RGMI_C_P | U13-12 | RGMI_LED2 |
| U13-6 | RGMI_C_N | U13-13 | RGMI_LED1 |
| U13-7 | RGMI_B_N | U13-14 | RGMI_3V3_A |
mini-PCIE
絲印：J13
接口屬性：標準mini-PCIE接口
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J13-1 | NC | J13-2 | GEN_3V3 |
| J13-3 | NC | J13-4 | GND |
| J13-5 | NC | J13-6 | NC |
| J13-7 | NC | J13-8 | PCLE_UIM_PWR |
| J13-9 | GND | J13-10 | PCLE_UIM_DATA |
| J13-11 | NC | J13-12 | PCLE_UIM_CLK |
| J13-13 | NC | J13-14 | PCLE_UIM_RST |
| JJ13-15 | GND | J13-16 | PCLE_UIM_VPP |
| J13-17 | NC | J13-18 | GND |
| J13-19 | NC | J13-20 | NC |
| J13-21 | GND | J13-22 | NC |
| J13-23 | NC | J13-24 | NC |
| J13-25 | NC | J13-26 | GND |
| J13-27 | GND | J13-28 | NC |
| J13-29 | GND | J13-30 | NC |
| J13-31 | NC | J13-32 | NC |
| J13-33 | NC | J13-34 | GND |
| J13-35 | GND | J13-36 | USB_D- |
| J13-37 | GND | J13-38 | USB_D+ |
| J13-39 | GEN_3V3 | J13-40 | GND |
| J13-41 | GEN_3V3 | J13-42 | LED_WWAN_B |
| J13-43 | GND | J13-44 | NC |
| J13-45 | NC | J13-46 | NC |
| J13-47 | NC | J13-48 | NC |
| J13-49 | NC | J13-50 | GND |
| J13-51 | NC | J13-52 | GEN_3V3 |

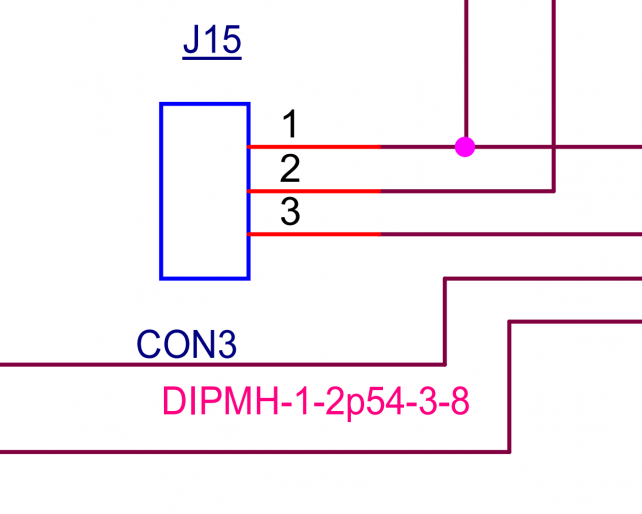

電壓跳線選擇
絲印：J15
接口屬性：5V/3.3V跳線

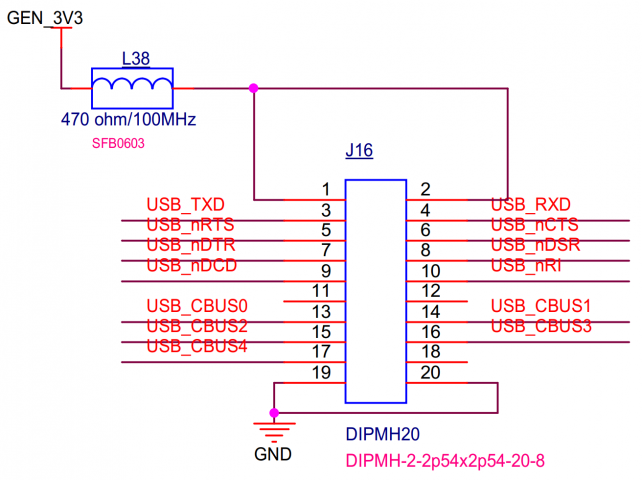

USB to UART
絲印：J16
接口屬性：USB擴展UART接口
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J16-1 | GEN_3V3 | J16-2 | GEN_3V3 |
| J16-3 | USB_TXD | J16-4 | USB_RXD |
| J16-5 | USB_nRTS | J16-6 | USB_nCTS |
| J16-7 | USB_nDTR | J16-8 | USB_nDSR |
| J16-11 | NC | J16-12 | NC |
| J16-13 | USB_CBUS0 | J16-14 | USB_CBUS1 |
| J16-15 | USB_CBUS2 | J16-16 | USB_CBUS3 |
| J16-17 | USB_CBUS4 | J16-18 | NC |
| J16-19 | GND | J16-20 | GND |

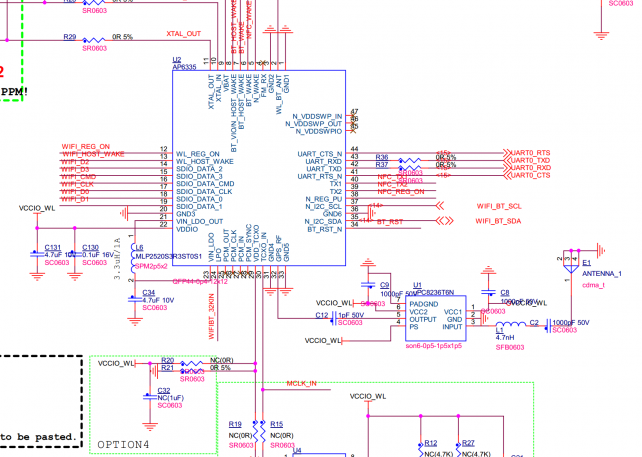

WIFI
絲印: E1
接口屬性：標準WIFI天線座

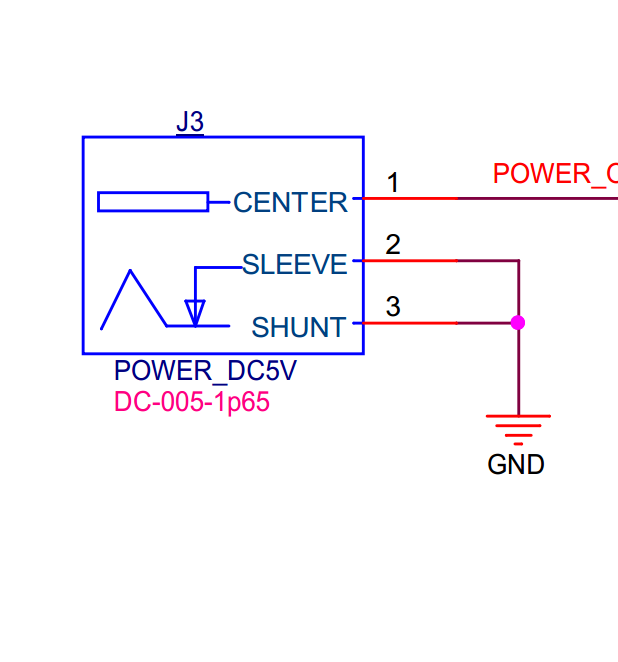

DC IN
絲印: J3
接口屬性：外部5V主電源輸入，2.5A
電源開關
絲印: J2
接口屬性：主電源開關
狀態屬性：—，閉合，O，斷開

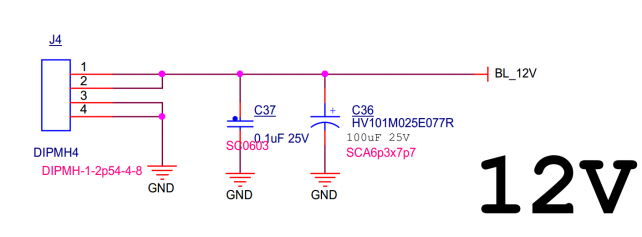

12V IN
絲印：J4
接口屬性：外部12V輸入
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J4-1 | BL_12V | J4-3 | GND |
| J4-2 | BL_12V | J4-4 | GND |

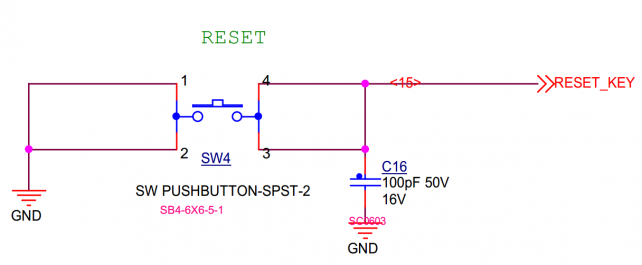

RESET
絲印: SW4
按鍵屬性：複位按鍵

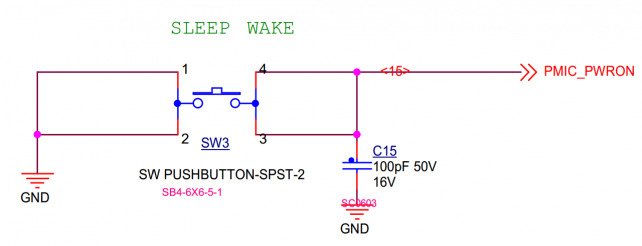

SLEEP WAKE
絲印: SW3
按鍵屬性：係統開關機按鍵，長按1秒開機，長按3秒關機

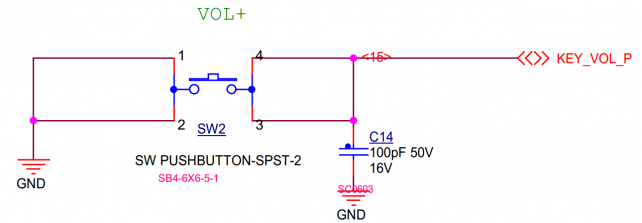

VOL +
絲印: SW2
按鍵屬性：控製音量(音量加)

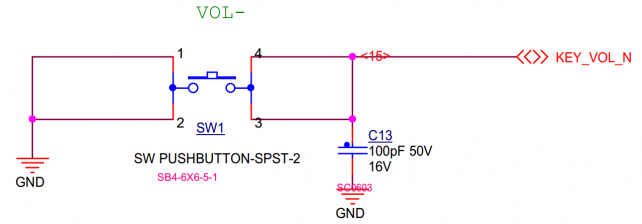

VOL –
絲印: SW1
按鍵屬性：控製音量(音量減)

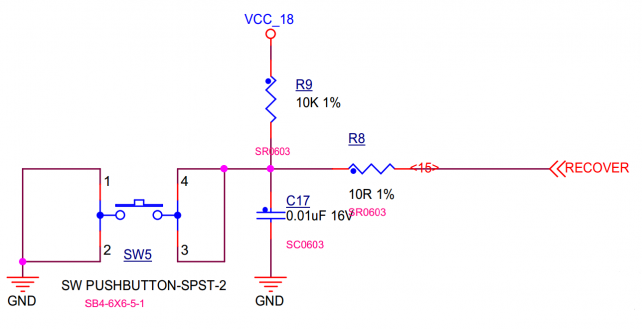

RECOVER
絲印: SW5
按鍵屬性：燒寫按鍵，與開機鍵(SW3)同時按下，進入燒寫模式

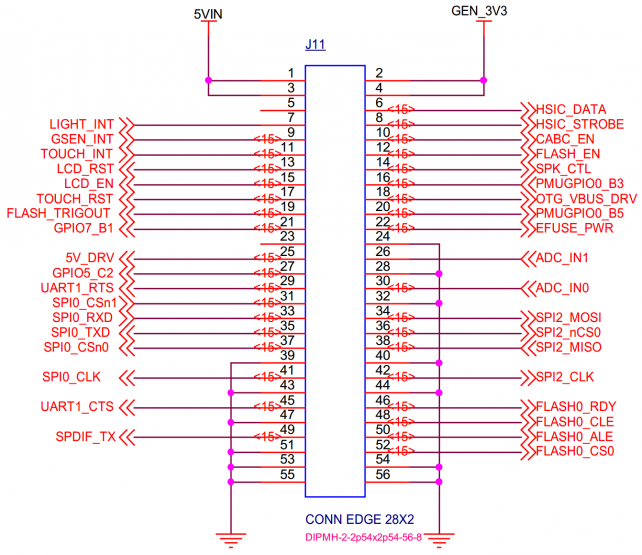

擴展接口
絲印：J11
接口屬性：空閑管腳，用於擴展應用
引腳及信號定義：
| 引腳 | 功能信號名稱 | 引腳 | 功能信號名稱 |
| J11-1 | 5V IN | J11-2 | GEN_3V3 |
| J11-3 | 5V IN | J11-4 | GEN_3V3 |
| J11-5 | NC | J11-6 | HSIC_DATA |
| J11-7 | LIGHT_INT | J11-8 | HSIC_STROBE |
| J11-9 | GSEN_INT | J11-10 | CABC_EN |
| J11-11 | TOUCH_INT | J11-12 | FLASH_EN |
| J11-13 | LCD_RST | J11-14 | SPK_CTL |
| J11-15 | LCD_EN | J11-16 | PMUGPIO0_B5 |
| J11-17 | TOUCH_RST | J11-18 | OTG_VBUS_DRV |
| J11-19 | FLASH_TRIGOUT | J11-20 | PMUGPIO0_B5 |
| J11-21 | GPIO7_B1 | J11-22 | EFUSE_PWR |
| J11-23 | NC | J11-24 | GND |
| J11-25 | 5V_DRV | J11-26 | ADC_1N1 |
| J11-27 | GPIO5_C2 | J11-28 | GND |
| J11-29 | UART1_RST | J11-30 | ADC_1N0 |
| J11-31 | SPI0_CSn1 | J11-32 | GND |
| J11-33 | SPI0_RXD | J11-34 | SPI2_MOS1 |
| J11-35 | SPI0_TXD | J11-36 | SPI2_nCS0 |
| J11-37 | SPI0_CSn0 | J11-38 | SPI2_MISO |
| J11-39 | GND | J11-40 | GND |
| J11-41 | SPI0_CLK | J11-42 | SPI2_CLK |
| J11-43 | GND | J11-44 | GND |
| J11-45 | UART1_CTS | J11-46 | FLASH0_RDY |
| J11-47 | GND | J11-48 | FLASH0_CLE |
| J11-49 | SPDIF_TX | J11-50 | FLASH0_ALE |
| J11-51 | GND | J11-52 | FLASH0_CS0 |
| J11-53 | GND | J11-54 | GND |
| J11-55 | GND | J11-56 | GND |
JTAG
絲印：U19
接口屬性：JTAG接口
引腳及信號定義：
| 引腳 | 信號 | 描述 | 引腳 | 信號 | 描述 |
| U19-1 | JTAG_TCK | 測試時鍾輸入 | U19-2 | GND | 數字地 |
| U19-3 | JTAG_TDO | 測試數據輸出 | U19-4 | VCC | 3.3V輸入 |
| U19-5 | JTAG_TMS | 測試模式選擇 | U19-6 | nRST | 複位 |
| U19-7 | NC | 未連接 | U19-8 | NC | 未連接 |
| U19-9 | JTAG_TDI | 測試數據輸入 | U19-10 | GND | 數字地 |

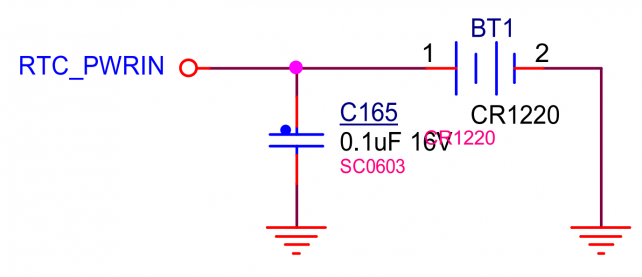

RTC電池座
絲印:BT1
接口屬性：RTC紐扣電池接口
MXM314
絲印:U14
接口屬性：核心板接口，用於連接MY-RK3288_CB314核心板
管腳功能定義詳見MY-RK3288-CB314 硬件介紹
上一篇：i.mx6Q芯片強大的接口標準1970-01-01
下一篇：Videostrong商顯主板RK3288 I2C 通訊介紹資料1970-01-01
文章推薦
- RK3288底板+核心板設計過程
- RK3288廣告機硬件和軟件調試心得
- 一款基於TI Sitara Cortex-A8 AM3358的嵌入式單板機
- BeagleBone產品采用了谈球吧论坛儀器推出的Sitara AM335x Cortex A8 ARM處理器
- 一個帶有HDMI視頻輸入的VS-RK3288方案
- 瑞芯微vs-rk3288方案定製androids 開發板
- RK3288在人臉識別上的應用及外接雙路攝像頭
- 谈球吧论坛儀器（TI）工業以太網解決方案
- AM335x ARM Cortex-A8處理器-TI DLP 3D打印機總體解決方案
- 瑞星微RK3288方案設計
- i.MX6Q Cortex-A9新一代智能平台
- i.MX6Q車載全觸控智能管理終端解決方案
- AM谈球吧平台正规吗嵌入式充電樁計費控製單元主板方案
- 大聯大控股世平推出 TI 、NXP 多領域應用人機交互平台
- 強化物聯網“心髒”，智能網關設計詳解
- TI AM437x係列處理器為核心的嵌入式開發板Rico Board
- 如何用BB Black製作DAC係統
- 采用AM3352工控核心板進行免疫熒光檢測儀解決方案
- 人機交互與TI Sitara處理器的產品性能介紹
- Rockchip RK3399 eMMc 的 DTS 配置說明
| 我要評論: | |
| *內 容： |
|
| 驗證碼： |
|
共有0條評論
