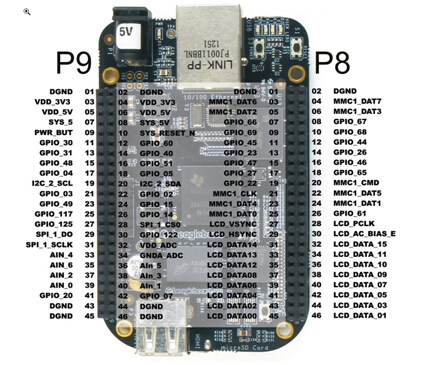

BB Black(以下簡稱BBB)板載了一路I2S接口，可以很方便地外接DAC。I2S接口從AM3359處理器引出連接到一個HDMI芯片(TDA19988)上，但是該接口的使用並非必須連接到HDMI上才能實現。I2S接口還通過P9端口擴展到幾個引腳上(如下圖)。下麵我們來看看如何在BBB上通過I2S接口製作DAC係統。

　　由於該接口支持24-bit/192KHz音頻信號，所以為BBB選擇一個高品質DAC正應了那句廣告詞“你值得擁有”。當然也要考慮到質量上乘但是又不奢侈的DAC器件，TI的PCM5101可以作為候選之一，這款芯片性能不錯，技術規格比較實用，並且帶有內建的電荷泵(Change Pump)，能夠依靠單電源進行工作。另外還需要連接一個耳機放大器，我用的是ON Semi的NCP2811A。這種器件組合可以在BBB提供電源的情況下工作，即便BBB用鋰電池供電也沒有問題，並且可以保證低噪聲和低失真。唯一的存在的問題是PCM5101的輸出較高(這當然是好事)，而音頻放大器的最低推薦增益為1，芯片無法達到電壓輸出的要求，也就意味著在音量較高時會出現失真。低音量(較低的SNR)時沒有問題。

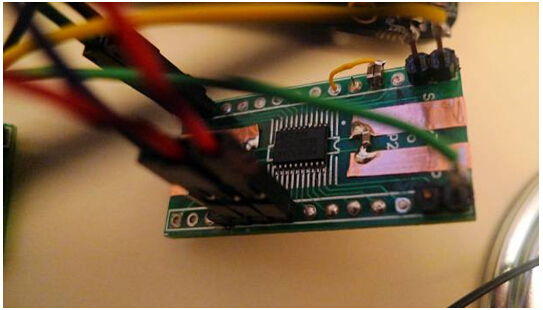

　　以下是DAC板原型：

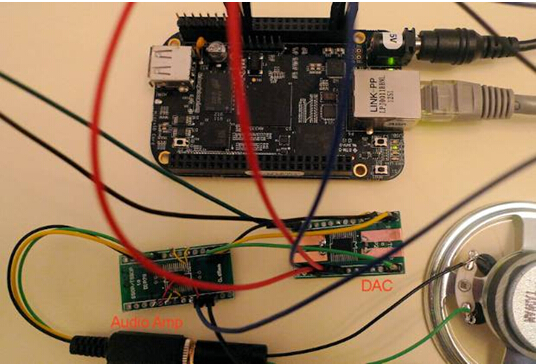

　　以下是整個完整的係統：

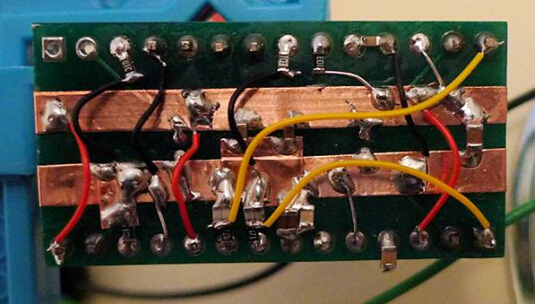

　　下麵是DAC板的背麵，看起來有點亂…!板子用的是SMD-to-DIP轉接板，上麵的兩條銅條用於供電。

　　下麵是音頻放大器，看起來簡潔一些了，這歸功於板子本身的設計。

　　我嚐試了一下錄音功能，但是效果不太好。音源來自攝像頭內建的麥克風，然後從一個小型64歐姆擴音器播放，所以聽起來“難以入耳”， 但是用耳機聽的效果截然相反，音質可以和ipods媲美(當然這是我個人感受)。另外，一開始我以為在BBB上數據的讀取發生位時鍾的下降沿，但I2S總線數據標準正好相反。也許是我弄錯了，但是總的來說電路工作正常。

　　BBB的係統是以前下載的Angstrom，在聽回放的時候貌似還有些問題，如果你仔細聽，中間偶然會有幾十毫秒的停頓。希望在最新的係統中能夠解決。(也可能是因為ffmpeg的問題，也許avconv能夠表現好些)

　　注：我以前一直用mplayer(命令是mplayer -ao alsa -volume 4 AmyWinehouse-BackToBlack.mp3)，沒有遇到過這種情況。音頻效果至少和我的舊ipods Touch差不多，可能更好些。

　　我用的命令是：

　　ffmpeg -i AmyWinehouse-YouKnowImNoGood.mp3 -f alsa “default:CARD=Black” -re -vol 150

　　音頻信息顯示為：

　　Stream #0.0： Audio： pcm_s16le， 44100 Hz， stereo， s16， 1411 kb/s

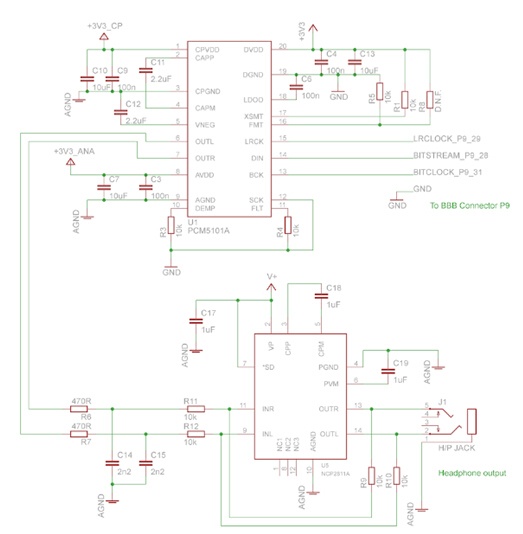

　　以下是原理圖。所有的3.3V電源都連接到原型板上(盡管看起來不錯，但實際情況中我沒有這麽做)。放大器的V+可以連接到3.3V或者5V電源(或者直接連接到鋰電池)。PCM5101的SCK引腳與0V斷開，並連接到BBB的P9上的引腳25。這樣通過禁用DAC的內部PLL，可以保證最小的抖動。
